某焦化厂-二期焦化备配煤系统皮带自动化控制系统

一、       项目概况

本项目为河北旭阳焦化二期焦化备配煤系统皮带自动化控制系统工程，本工程共设计改造皮带26条，包含皮带种类有1米、1.2米、1.4米宽皮带。改造皮带跑偏监测、撕裂检测、防堵装置、粉碎机自动控制及状态监测、皮带溜槽振动器自动控制、煤仓输赌空气炮装置、煤仓可逆皮带自动布料与自动控制、煤仓物料检测等多项工作。

二、       系统结构

本期项目新增控制系统站点3个，分别位于二期配煤盘、汽运授煤坑值班室、授煤除尘及部分转运站配电室，其中二期配煤盘为主站其它为从站。各类设备分别接入新增PLC站或原二三四期PLC站。下面对本项目系统构成及接入节点进行说明。

新增PLC系统

1、二配煤盘PLC新增主站接入设备：（主站）

A.       空气炮自动控制

B.       煤仓可逆皮带自动控制

C.       煤仓料位

D.       粉碎机轴承温度/振动

粉碎机轴承温度/振动的接入由前端二次表通讯接入，二次表为虹润多回路数显控制仪RS485通讯，各类信号包含:4`20mA，0-10V，RTD热电阻等信号的接入。

2、       授煤除尘及部分转运站配电室站（从站）

A.       B224-B232防堵装置

B.       B224-B232防撕裂装置

C.       B224翻板/振动器

D.       B229-B230翻板/振动器

3、       汽运受煤坑PLC（从站）

A、受煤坑漏嘴闸板

B、B220-B223防堵装置

C、B220-B223防撕裂装置

二期西门子PLC系统

1、       二期西门子PLC站（主站）

A、4、5#粉碎机启停控制

四期PLC系统各类设备接入站点明细：

1、       备煤变电所及粉碎系统PLC站（从站）

A.       B237防堵装置

B.       B238防撕裂装置

C.       B238振动器

D.       预粉碎温度/振动

E.       8、9#预粉碎机启停控制

2、       配煤及预粉碎系统PLC站（主站）

A.       精粉碎温度/振动

B.       6、7#预粉碎机启停控制

C.       B240-B244防堵装置

D.       B241/B243防撕裂装置

E.       B243/B244振动器

F.       B243翻板

3、       洒水泵站PLC站（从站）

A.       B233-B236防堵装置

B.       B236/B237防撕裂装置

C.       B235翻板/振动器

4、       B220及煤塔顶系统（从站）

A.       B245-B246防堵装置

三期PLC系统

1、       三期31#变电所PLC站（主站）

A.       B206-B208防堵装置

B.       B206-B207翻板/振动器

2、       二三期精粉碎配电室PLC站（从站）

A.       粉碎机轴承温度/振动

B.       精粉碎机启停控制

3、       翻车机室PLC站（从站）

A.       B201-B202防堵装置

4、       3#高压配电室PLC站（从站）

A.       B203-B205防堵装置

B.       B200防堵装置

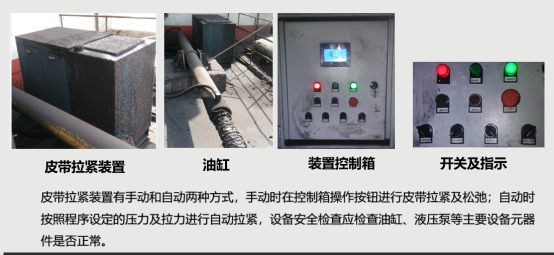

三、       影像资料
